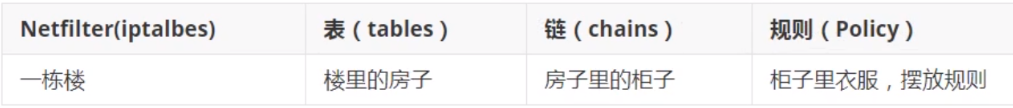

容器:瓶瓶罐罐 存放东西

表(table):存放链的容器

链(chain):存放规则的容器

规则(policy):

  • 准许或拒绝规则
    • 准许或拒绝规则ACCPT DROP police:警察

iptables

iptables执行过程

工作流程:

  1. 防火墙是层层过滤的,实际是按照配置规则的顺序从上到下,从前到后进行过滤的。
  2. 如果匹配上规则,即明确表示是阻止还是通过,数据包就不再向下匹配新的规则。
  3. 如果规则中没有明确表明是阻止还是通过的,也就是没有匹配规则,向下进行匹配,直到匹配默认规则得到明确的阻止还是通过。
  4. 防火墙的默认规则是所有规则执行完才执行的。

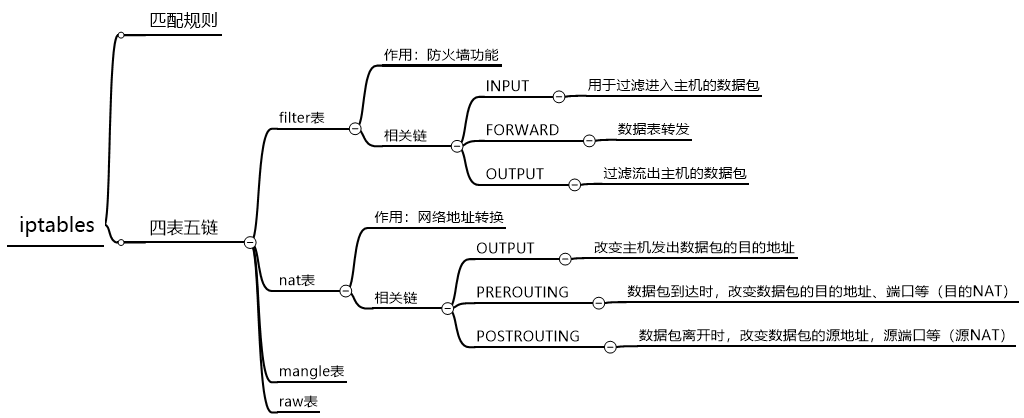

四表与五链

filter(默认,防火墙功能 准许 拒绝)
nat表 nat功能

  • 内网服务器上外网
  • 端口映射

mangle
raw

filter表

强调:主要和主机自身相关,真正负责主机防火墙功能的(过滤流入流出主机的数据包)filter表示iptables默认使用的表,这个表定义了三个链(chains
企业工作场景:主机防火墙
相关链:

  • INPUT:负责过滤所有目标地址是本机地址的数据包,人话:就是过滤进入主机的数据包(检票员)
  • FORWARD:负责转发流经主机的数据包。起转发的作用,和NAT关系很大,后面会详细介绍LVSNAT模式,net.ipv4.ip_forward=0
    1
    2
    3
    [root@Felix ~]# #net.core.rmem_max = 16777216 #发送套接字缓冲区大小的默认值
    [root@Felix ~]# cat /proc/sys/net/core/rmem_max
    16777216
  • OUTPUT:处理所有源地址是本机地址的数据包,人话:就是处理从主机发出去的数据包(超市保安)

nat表:

Network Address Translation:网络地址转换
负责网络地址转换的,即来源与目的IP地址和port的转换。
应用:和主机本身无关,一般用于局域网共享上网或者特殊的端口转换服务相关。
工作场景:

  1. 用于企业路由(zebra)或网关(iptables),共享上网(POSTROUTING)
  2. 做内部外部IP地址一对一映射(dmz),硬件防火墙映射IP到内部服务器,ftp服务(PREROUTING)
  3. WEB,单个端口的映射,直接映射80端口(PREROUTING)这个表定义了3个链,nat功能相当于网络的acl控制。和网络交换机acl类似。

相关链:

  • OUTPUT:和主机放出去的数据包有关,改变主机发出数据包的目的地址。

  • PREROUTING:在数据包到达防火墙时,进行路由判断之前执行的规则,作用是改变数据包的目的地址、目的端口等(目的nat)就是收信时,根据规则重写收件人的地址。
    例如:把公网IP:xxx.xxx.xxx.xxx映射到局域网的xx.xx.xx.xx服务器上。
    如果是web服务,可以把80转换为局域网的服务器9000端口上
    10.0.0.61 8080(目标端口)---nat---a 10.0.0.7 22

  • POSTROUTING:在数据包离开防火墙时进行路由判断之后执行的规则,作用改变数据包的源地址,源端口等。(源nat)
    写好发件人的地址,要让家人回信时能够有地址可回。
    例如。默认笔记本和虚拟机都是局域网地址,在出网的时候被路由器将源地址改为了公网地址。

生产应用:局域网共享上网。

iptables

C7补充安装

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
yum install iptables-services
[root@Felix ~]# rpm -ql iptables
/usr/sbin/iptables #iptables管理命令

[root@Felix ~]# rpm -ql iptables-services
/etc/sysconfig/ip6tables
/etc/sysconfig/iptables #防火墙配置文件
/usr/lib/systemd/system/ip6tables.service
/usr/lib/systemd/system/iptables.service #防火墙服务配置文件(命令)
[root@Felix ~]# systemctl cat iptables.service
# /usr/lib/systemd/system/iptables.service

加载内核模块实现防火墙功能:
临时生效
modprobe ip_tables
modprobe iptable_filter
modprobe iptable_nat
modprobe ip_conntrack
modprobe ip_conntrack_ftp
modprobe ip_nat_ftp
modprobe ipt_state

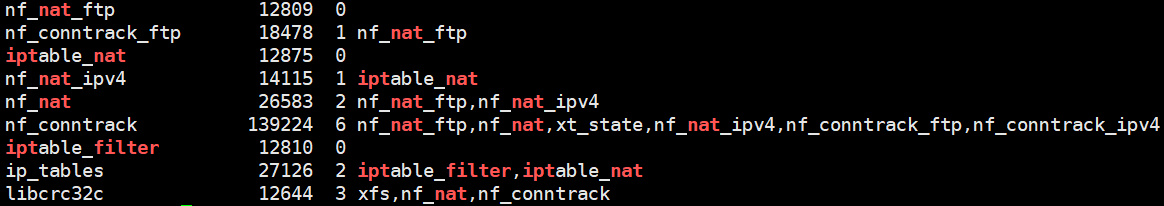

lsmod | egrep 'ipt|nat|filter' <==检查

iptables

关闭其他防火墙并

1
2
3
[root@Felix ~]# systemctl start iptables  <==启动
[root@Felix ~]# systemctl enable iptables <==开机自启
Created symlink from /etc/systemd/system/basic.target.wants/iptables.service to /usr/lib/systemd/system/iptables.service.

iptables

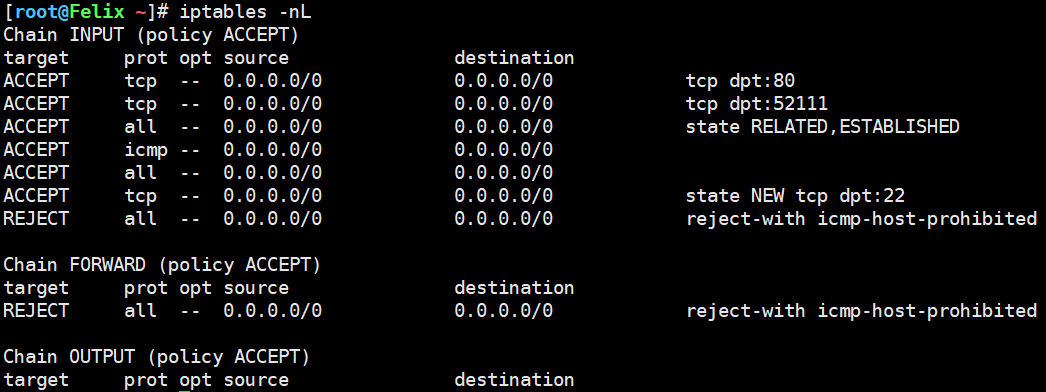

iptables 默认使用filter表

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
参数:
-----------------------------
-F #清除规则
-X #删除用户自定义的链
-Z #链的命中数和字节数

-t #指定表
-D #删除规则
-A #末尾追加规则 准许
-I #开头插入规则 拒绝

-m #指定防火墙模块
-p #protocal 协议类型 tcp/udp/icmp/all
--dport #dest目的端口
--sport #源端口
-d #目的ip
-s #源ip
-m #指定模块
-i #--input 数据进入的时候 通过哪个网卡
-o #--output 数据流出的 通过网卡

-j #--jump 满足条件后的动作:DROP/ACCEPT/REJECT
-----------------------------
示例:

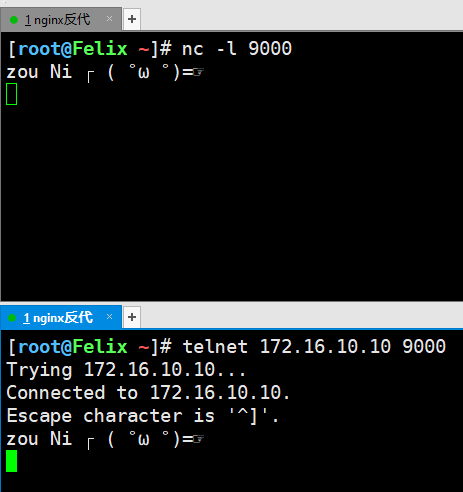

nc -l port 生成本地端口
也可传输文件,两端聊天

iptables

配置案例

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
#禁止22端口
iptables -t filter -A INPUT -p tcp --dport 23 -j DROP

#禁止8.8.8.8,远程本机22端口
iptables -t filter -I INPUT -s 8.8.8.8 -p tcp --dport 22 -j DROP

#禁止网段
iptables -t filter -I INPUT -s 10.0.0.0/24 -p tcp --dport 8080 -j DROP

#只允许指定网段连入(10.0.0.0网段)
allow 10.0.0.0/24;
deny all;
iptables -I INPUT ! -s 10.0.0.0/24 -j DROP

#禁止用户访问指定范围的端口
iptables -I INPUT -p tcp --dport 1024:65535 -j DROP #1024-65535
iptables -I INPUT -p tcp -m multiport --dport 81,443 -j DROP #81和443

#防火墙禁ping
iptables -t filter -I INPUT -p icmp --icmp-type any -j DROP
或者
iptables -t filter -I INPUT -p icmp --icmp-type 8 -j DROP

#匹配网络状态(tcp/ip):
·-m state --state
·NEW:已经或将启动新的连接
·ESTABLISHED:已建立的连接
·RELATED:正在启动的新连接
·INVALID:非法或无法识别的
iptables -A INPUT -m state --state ESTABLISHED,RELATED -j ACCEPT #放行“回应报文” “和关系连接”,不要单独放行80,443等端口
参考文档:http://www.zsythink.net/archives/1597/

#限制并发及速率 #无效
iptables -I INPUT -p icmp --icmp-type 8 -j ACCEPT
iptables -I INPUT -p icmp --icmp-type 8 -m limit --limit 6/min --limit-burst 5 -j ACCEPT
-m limit--limit n/{second/minute/hour}:解释:指定时间内的请求速率”n”为速率,后面为时间分别为:秒 分 时
-limit-burst[n]
解释:在同一时间内允许通过的请求”n"为数字,不指定默认为5

#保存防火墙规则:
[root@Felix ~]# service iptables save
iptables: Saving firewall rules to /etc/sysconfig/iptables:[ 确定 ]
或者
iptables-save > /etc/sysconfig/iptables

#误删防火墙规则恢复
方法1:重启iptables服务
方法2:iptables-restore < /etc/sysconfig/iptables
从文件中读取防火墙规则,并生效。

nat

1.共享上网
2.端口映射
3.ip映射

一、共享上网

1
2
3
4
5
6
7
8
9
10
11
[root@Felix ~]# iptables -t nat -A POSTROUTING -s 172.16.1.0/24 -j SNAT --to-source 10.0.0.61
[root@Felix ~]# iptables -t nat -nL
开启内核转发功能
1.临时开启,(写入内存,在内存中开启)
echo "1" > /proc/sys/net/ipv4/ip_forward
2.永久开启,(写入内核)
echo "net.ipv4.ip_forward = 1" >> /etc/sysctl.conf
sysctl -p ----加载,使得配置文件立即生效

iptables -t nat -A POSTROUTING -s 172.16.1.0/24 -j MASQUERADE #<==公网ip不固定的情况下使用
云服务器:NAT网关

二、端口映射

1
2
3
4
5
6
7
8
iptables -t nat -A PREROUTING -d 10.0.0.61 -p tcp --dport 9000 -j DNAT --to-destination 172.16.1.7:22

## 映射内网111.170:8000 到 244.69:20001
#出
-A POSTROUTING -d 172.19.111.170/32 -p tcp -m tcp --dport 8000 -j SNAT --to-source 172.19.244.69

#进
-A PREROUTING -d 172.19.244.69/32 -p tcp -m tcp --dport 20001 -j DNAT --to-destination 172.19.111.170:8000

内网07主机的22端口 映射到外网9000端口,要开启内核转发。

三、IP映射

后端的主机需要指向防火墙所在服务器

1
iptables -t nat -A PREROUTING -d 10.0.0.62 -j DNAT --to-destination 172.16.1.8

生产环境初始配置

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
#准许连接sshd端口
iptables -t filter -I INPUT -p tcp --dport 22 -j ACCEPT

#允许本机回环lo接口流量流出与流入
iptables -A INPUT -i lo -j ACCEPT
iptables -A OUTPUT -o lo -j ACCEPT

#放行其他端口
-A INPUT -p tcp -m tcp --dport 1723 -j ACCEPT #访行pptp服务
-A INPUT -s 10.93.131.0/24 -p tcp -m tcp --dport 22 -j ACCEPT #允许指定网段ssh
-A INPUT -p gre -j ACCEPT #允许gre协议,pptp需要
-A INPUT -m state --state RELATED,ESTABLISHED -j ACCEPT #只放行关系连接和回应报文,防止攻击

参考文档:https://blog.csdn.net/weixin_34102807/article/details/91616105


#修改默认规则
#原则:限制进不限制出,外网严格限制,内网可完全放开。
iptables -P INPUT DROP
iptables -P FORWARD DROP
iptables -P OUTPUT ACCEPT
iptables -A INPUT -s 172.16.1.0/24 -j ACCEPT
