MySQL C/S结构

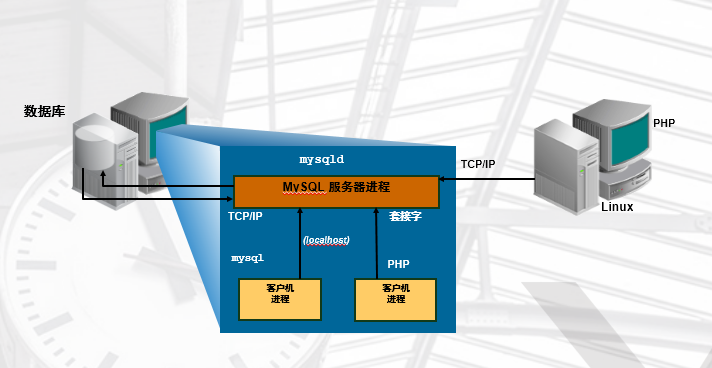

C/S

两类连接方法：

针对本地用户，针对网络用户。

  • TCP/IP方式（远程、本地）：
    mysql -uroot -poldboy123 -h 10.0.0.51 -P3306
  • Socket方式(仅本地)：
    mysql -uroot -poldboy123 -S /tmp/mysql.sock

MySQL实例的构成

公司：老板 + 经理 + 员工 + 办公区
实例：mysqld+master thread +干活的Thread+预分配的内存

MySQL中mysqld服务器进程结构

SQL语句引入(结构化的查询语句)

SQL语言共分为四大类

  • 数据查询语言DQL
  • 数据操纵语言DML
  • 数据定义语言DDL
  • 数据控制语言DCL

数据查询语言DQL

数据查询语言DQL基本结构是由SELECT子句，FROM子句，WHERE
子句组成的查询块：

  • SELECT <字段名表>
  • FROM <表或视图名>
  • WHERE <查询条件>

数据操纵语言DML

数据操纵语言DML主要有三种形式：

  • 插入：INSERT
  • 更新：UPDATE
  • 删除：DELETE

数据定义语言DDL

数据定义语言DDL用来创建数据库中的各种对象—–表、视图、
索引、同义词、聚簇等如：

1
2
CREATE TABLE/VIEW/INDEX/SYN/CLUSTER
        表   视图  索引  同义词 簇

DDL操作是隐性提交的！不能rollback

数据控制语言DCL

数据控制语言DCL用来授予或回收访问数据库的某种特权，并控制数据库操纵事务发生的时间及效果，对数据库实行监视等。如：

  • GRANT：授权。
  • ROLLBACK [WORK] TO [SAVEPOINT]：回退到某一点。
    回滚—ROLLBACK
    回滚命令使数据库状态回到上次最后提交的状态。其格式为：
    SQL>ROLLBACK;

mysqld程序运行原理

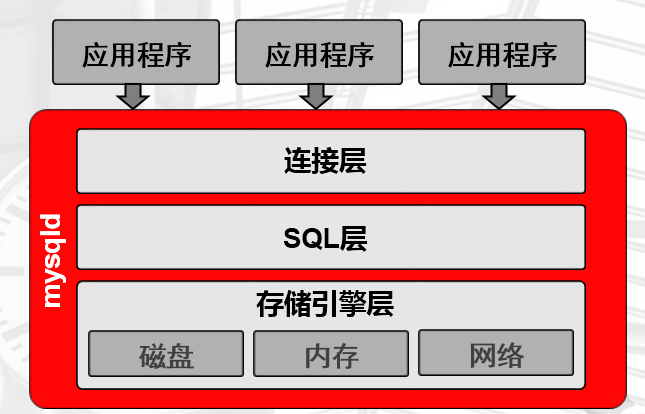

物理结构

连接层功能

（1）提供连接协议

  • Socket
  • TCP/IP

（2）验证用户名(root@localhost)密码合法性，进行匹配专门的授权表。

（3）派生一个专用连接线程（接收SQL，返回结果）

  • mysql> show processlist;查看连接线程。

思考：mysql启动到维护模式时的命令

1
2
3
mysqld_safe --skip-grant-tables --skip-networking &
 --skip-grant-tables  #跳过第二步，不验证密码
 --skip-networking  #跳过TCP/IP连接，防止数据库在网络中裸奔。

SQL层(优化方面至关重要的)

  • 验证SQL语法和SQL_MODE<==它定义了你MySQL应该支持的sql语法，对数据的校验
  • 验证语义，验证所执行语句的类型：DQL,DDL,DML,DCL
  • 验证权限，用户是否有权限执行
  • 解析器进行语句解析，生成执行计划（解析树 即查找数据的方法）
  • 优化器（各种算法，基于执行代价），根据算法，找到代价最低的执行计划。
  • 代价：CPU IO MEM
  • 执行器按照优化器选择执行计划，执行SQL语句，得出获取数据的方法。
  • 提供query cache（默认不开），一般不开，会用redis
  • 记录操作日志（binlog，只记录修改），默认没开

存储引擎层

真正和磁盘打交道的层次

  • 根据SQL层提供的取数据的方法拿到数据。
  • 返回给SQL，结构化成表
  • 再由连接层线程返回给用户

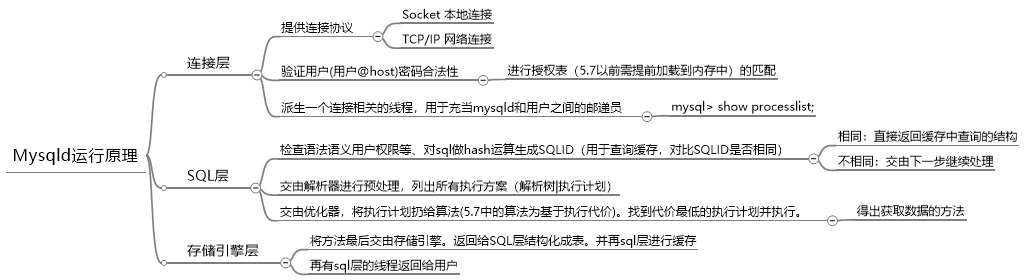

mysql运行原理

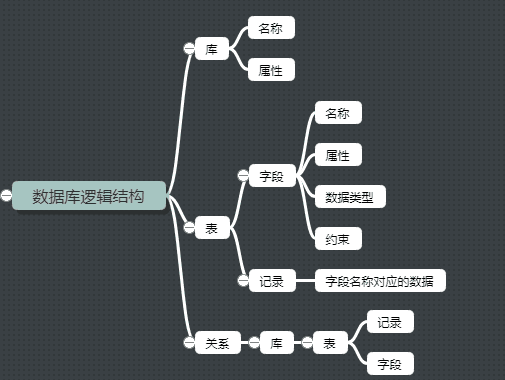

逻辑结构

逻辑结构

物理结构：

宏观：

  • 库：存储在操作系统的目录中 /data/mysql/data
  • 表：MyISAM存储引擎，相当于操作系统的文件系统中的（ext2）
    1
    2
    3
    4
    [root@db01 /data/mysql/data/mysql]# ll user.*
    user.frm  #列的定义信息，列的属性
    user.MYD  #数据行 记录
    user.MYI   #索引信息，目录
  • InnoDB 带日志的存储引擎，相当于ext3 ext4 xfs
    1
    2
    time_zone.frm  #列的定义信息，列的属性
    time_zone.ibd  #数据行和索引

    微观

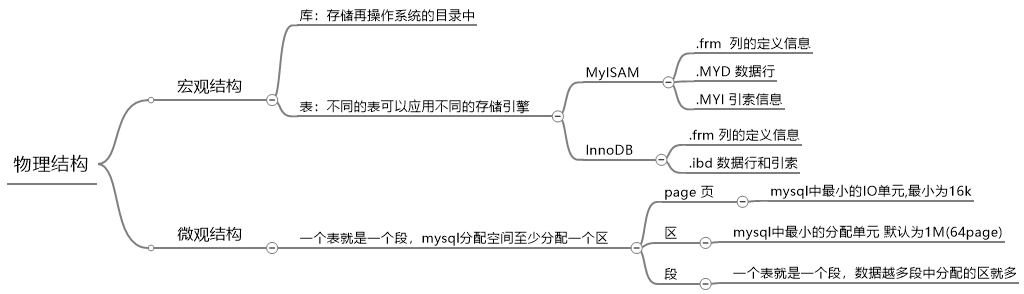

    物理&逻辑结构
